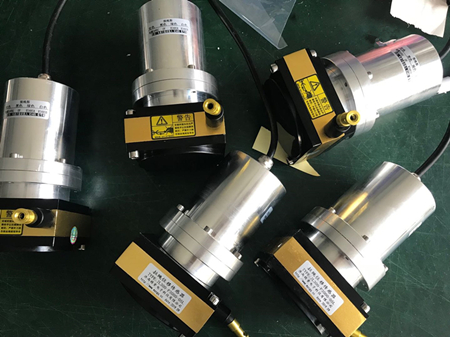

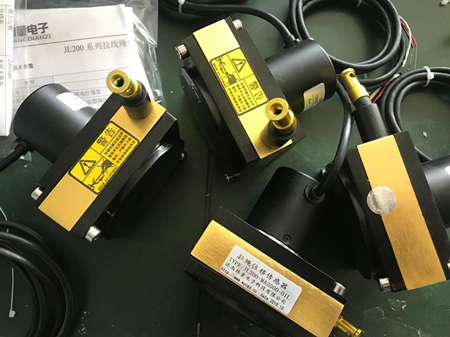

拉線盒式編碼器也稱為拉繩編碼器、直線、拉線位移傳感器、電子尺等，它是將機械動能轉換成電信號的一種測量裝置，拉線盒式編碼器連接儀表可顯示位移量，連接PLC上位機軟件可對運動部件進行控制、預警測量的功能，從而達到對物體的測量及監控，拉線盒式位移傳感器輸出的信號種類較多，常見的信號輸出有0~20mA、4~20mA電流輸出；0~5v、0~10v電壓輸出；0~10k電阻輸出；增量脈沖信號輸出；絕對值編碼器輸出；RS485通訊等輸出模式。


拉線盒式編碼器的應用領域：
       拉線盒傳感器主要應用于移動的物體部件，如天車位移控制、山體滑坡預警系統、高速公路橋梁頂升、液壓油缸位移閉環控制、木工機械精度測量、直線導軌、升降平臺、大型升降舞臺的控制、管道隧道變形測量預警等。未來，位移傳感器行業隨著人工智能物聯網的不斷發展，拉線盒編碼器的應用已無處不在，已逐步應用于交通、國防、科研等眾多領域。


拉線盒式編碼器的原理：

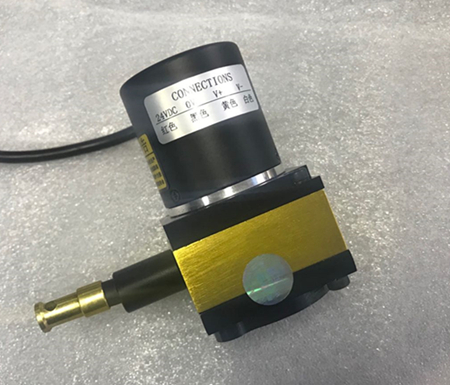

       拉繩編碼器的工作原理是依據直線位移傳感器發展而來，拉繩傳感器的主要構成由編碼器、信號傳輸部分、電子隔離器、傳輸線纜、旋轉輪轂、進口鋼絲線繩、彈簧機構、防彈斷機構、高精密軸承及一組鋁合金外殼組成，拉繩傳感器的原理在工作時拉動纏繞在輪轂上的鋼絲繩，輪轂隨之旋轉帶動信號接收器件發出可以轉換的電信號并輸出，由于該產品受結構的影響，拉線盒編碼器如用于速度較快的場合時容易造成跳線的發生，應盡量避免在拉線速度超過3000mm/s的工況中使用，速度快的場合可以采用LVDT位移傳感器形式的產品。


       總結：以上介紹的是拉線盒式編碼器的應用領域及工作原理，另外濟南精量電子為廣大用戶提供防水、防爆型、水下型拉繩位移傳感器，可根據用戶要求定制拉頭旋轉型、掛鉤型、延長線型等多種形式及多種場合中使用的非標定制產品，歡迎各界朋友致電詳談！
